Aranjarea manuala post-optimizare
Cutting Optimization Pro permite aranjarea manuala a pieselor cu ajutorul mouse-ului. Aceasta operatie se poate face dupa efectuarea de catre program a optimizarii.
Aceasta facilitate este foarte usor de utilizat singurul lucru necesar fiind mouse-ul. Prin aranjarea manuala a pieselor se poate creste calitatea rezultatelor.
Urmatoarele operatii sunt permise:
- Mutarea pieselor dintr-o parte in alta. O piesa se poate muta doar daca exista destul spatiu in noua pozitie.
- Adaugarea de piese noi.
- Stergerea de piese existente.
- Modificarea directiei taieturilor.
- Rotirea unei piese.
NU este permisa aranjarea manuala dupa ce placa respectiva a fost acceptata (prin apasarea butonului Accepta).
Vom explica cum se poate efectua fiecare operatie.
MUTAREA PIESELOR

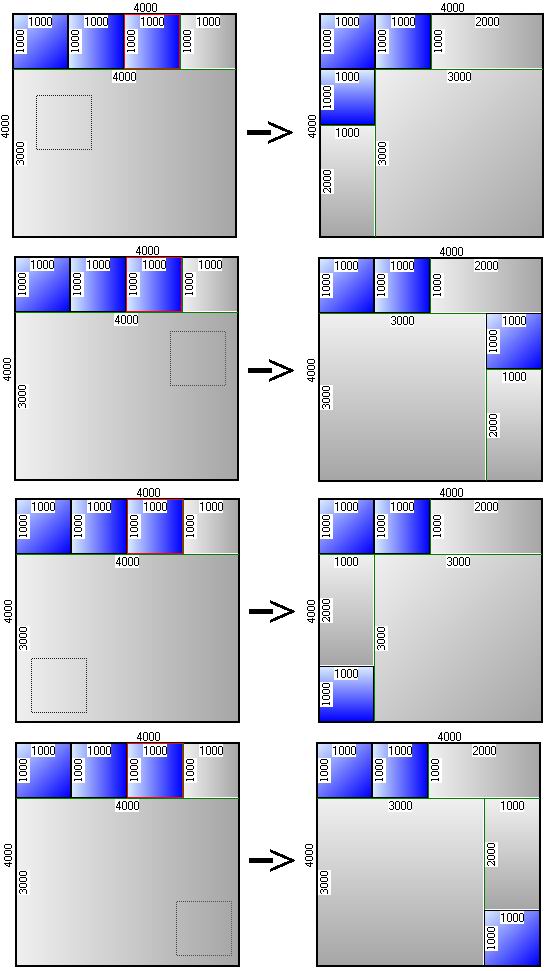

- Se apasa butonul din stanga al mouse-ului pe bucata care urmeaza a fi mutata. Tinand butonul apasat se muta piesa in noua pozitie iar apoi se elibereaza butonul. Piesa se va aranja automat in noua pozitie astfel incat sa se respecte restrictiile taieturilor de tip ghilotina. In noul dreptunghi de tip rest piesa mutata se va aseza in acel colt care este cel mai aproape de coltul din stanga sus al piesei in curs de mutare. In imaginile de mai jos se poate vedea cum piesa mutata poate fi amplasata in unul din cele 4 colturi ale restului.
ADAUGARE PIESA

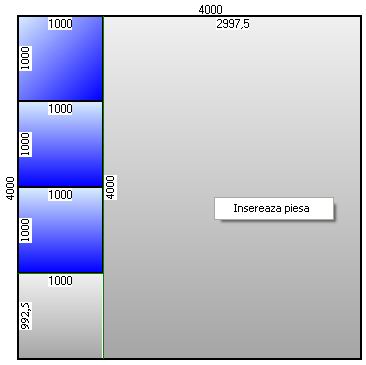

- Se efectueaza click cu butonul din dreapta pe restul in care se doreste inserarea piesei. Pe ecran va apare o fereastra mica in care este afisat mesajul "Insereaza piesa".

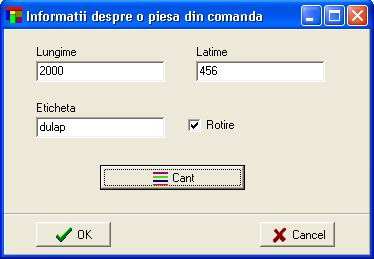

Efectuati click pe acest mesaj. Va aparea o noua fereastra in care sunteti solicitat sa introduceti dimensiunile piesei adaugate:
Piesa inserata se va adauga automat si la COMANDA.
STERGERE PIESE

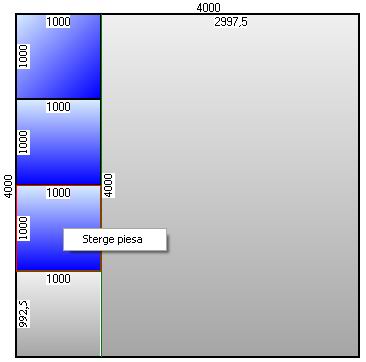

Efectuati click cu butonul din dreapta pe piesa care doriti sa o stergeti. Pe ecran va apare o mica fereastra cu mesajul "Sterge piesa". Daca efectuati click pe acel mesaj se va sterge piesa in cauza.
MODIFICARE DIRECTIE TAIETURI

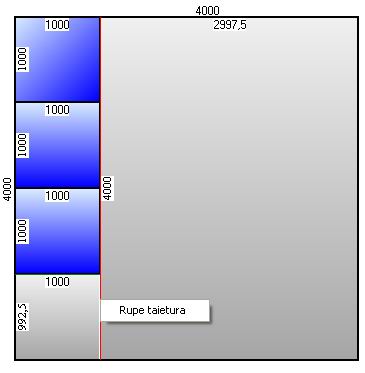

- Mutati mouse-ul deasupra taieturii pe care doriti sa o schimbati. Veti observa schimbarea culorii acelei taieturi. Efectuati click cu butonul dreapta pe aceea taietura. Pe ecran va aparea mesajul "Rupe taietura".

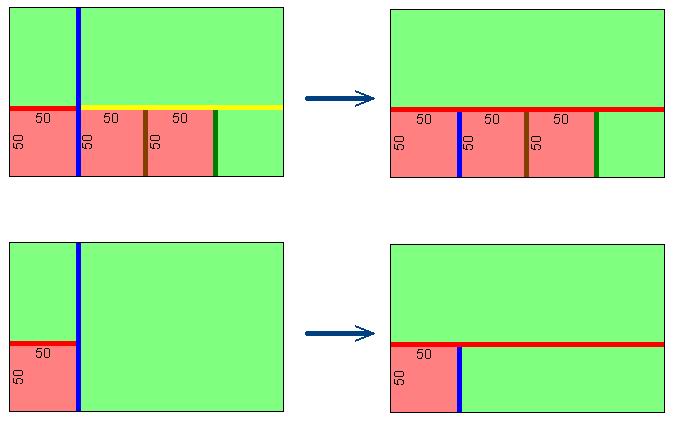

Taietura isi va schimba orientarea daca efectuati click pe mesajul respectiv. Efectul schimbarii directiei unei taieturi este urmatorul:
In ambele cazuri trebuie sa efectuati click pe taietura care este reprezentata in albastru in imaginea de mai sus.
ROTIRE PIESA

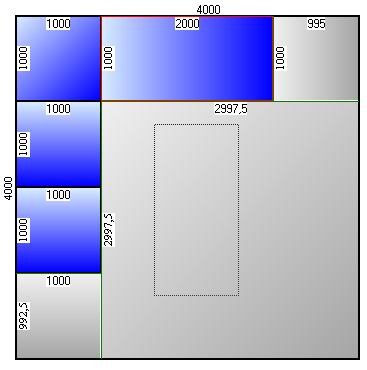

- In unele cazuri este utila rotirea unei piese in cadrul placii curente. Pentru rotire se apasa butonul din stanga a mouse-ului pe piesa care urmeaza a fi rotita. Apoi (tinand butonul din stanga apasat) se apasa si cel din dreapta. Ca urmare a acestei combinatii piesa se va roti cu 90 grade (daca acest lucru este posibil si este permis).
NOTA: Aranjarea manuala nu este inca disponibila pentru optimizari de tip non-ghilotina si nici pentru optimizare in mai multe etape.
