Сложные изделия
Cutting Optimization Pro позволяет определять сложные изделия. Такое изделие определяется использованием формулы, которая зависит от некоторых переменных (Длина, Ширина, Высота, и другие параметры изделия).
Каждое изделие характеризуется:
- именем,
- деталями на оптимизации (2D и 1D),
- некоторыми переменными, из которых получаются размеры деталей на оптимизацию,
- дополнительные компоненты (саморезы, петли, ручки, и т.д.).

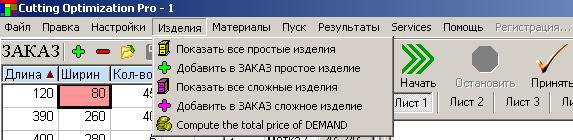

Для определения сложных изделей нажмите пожалуйста в меню Изделия | Показать все сложные изделия.

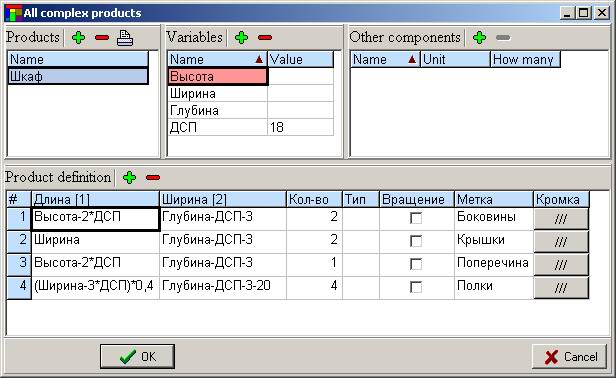

Появится новое окно на экране:
В первую очередь необходимо назначить имя вашему изделию. После этого можно добавлять компоненты к нему.
Другой важный элемент это переменные, которые вводятся в определении изделия. Они вводятся в таблице Переменные.
Здесь мы можем определить переменные такие как: Длина, Ширина, Высота, Тольщина ДСП, и т.д. Все эти переменные должны начинаться с буквы и следующие символы будут или буквы или цифры. Пробелы в имени переменных вводить нельзя. После ввода имени и нажатия Enter, они будут удалены.
Переменные могут иметь, а могут и не иметь значений по умолчанию. Если для переменной нет значения по умолчанию, оно может быть определенно позже, при добавлении изделия в ЗАКАЗ. К примеру, значения для переменных, которые определяют внешние размеры изделий, могут быть не определены на даном этапе. Они получат верные значения только когда изделие будет добавлено в ЗАКАЗ. Эта фишка очень полезна, когда значения внешних размеров изделия заранее неизвестны.
Формулы, которые определяют детали которые вводятся в изделие (Длина и Ширина) могут содержать следующие элементы:
операнды: +, -, *, /
скобки: (, )
константы: любые целые или вещественные числа.
переменные: те что были введенны в таблице Переменные.
Значения из других полей: [x][y], где x представляет строку (имеет значения между1 и числом строк, и y представляет колонку (и может только иметь значение 1 (Длина) и значение 2 (Ширина)). x и y должны иметь целые значения.
Сообщения об ошибках
Когда определяются выражения, могут возникнуть различные сообщения об ошибках. Некоторые случаи когда могут возникнуть ошибки:
- математическое выражение которое определяет Длину и Ширину изделия некорректны. Это выражение должно быть правильным с математической точки зрения.
Несколько примеров некоректных математических выражений:
Выражение Причина ошибки
x+ - после + должна следовать переменная, константа или открывающие скобки,
a)-5 - после переменной или константы не должны идти скобки,
(a+b)) - число закрывающих скобок больше чем число открывающих.
a+[Lat][3] - только целое число может быть введено в квадратных скобках. Во вторых скобках можеть быть только число 1 или 2,
a+[0][2] - В первых скобках число должно быть между 1 и числом строк в определении изделия.
..........
Width+Length/2 - выражение верно с математической точки зрения, но если переменная Width не определена, выражение будет неверным.
Lat/x -10 - выражение верно с математической точки зрения, но будет сообщение об ошибке если переменная x получит значение 0
Если будет найдено циклическая ссылка в выражениях, появится сообщение об ошибке. Это случается когда выражения зависят от других выражений, которые также зависят (прямо или косвенно) от изначального выражения.
Пример:
Выражение в строке 1, колонка 1 = [1][2] + Ширина
Выражение в строке 1, колонка 2 = [3][1] - Длина + 10
Выражение в строке 3, колонка 1= [1][1] / 2
Выражение в (1,1) зависит от значения в (1,2), которое зависит от значения в (3,1), которое зависит от значения в (1,1). Очевидно, что значения этих выражений не могут быть вычисленны.
Добавление изделий в ЗАКАЗ

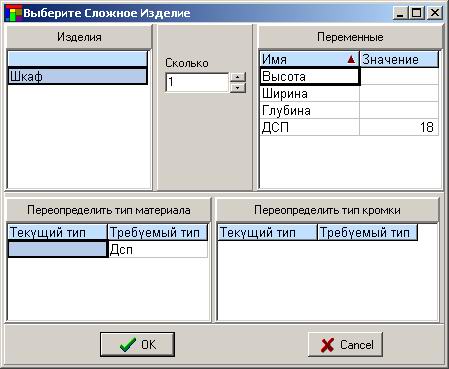

Вы можете добавить изделия в ЗАКАЗ нажатием в меню Изделия | Добавить в ЗАКАЗ сложное изделие. Тут же можете указать сколько необходимо копий изделия.
Значения для неопределенных переменных должны быть установлены сейчас.
The type of the material involved in that product may also be changed. Хорошая идея – определять изделия с “пустым” типом материала и потом, когда они добавляются в текущий ЗАКАЗ, возможно изменить тип материала на материал, что в данный момент необходим в ЗАКАЗЕ.
В этот момент вычисляются длины и ширины всех деталей изделия.
В конце оптимизации, дополнительные компоненты представлены в окне Статистика Экстра.
